AH跟STM32对接（STM32_SPI_DEMO）说明

泰芯向用户提供的接口文件夹huge-ic-ah-nonos-driver中提供了接口驱动文件和若干主控示例代码，在demo文件夹中提供使用。

环境配置

1、AH模块与主控（STM32）通过SPI接口连接，pin的接法如下表：

说明：AH模块的SDIO接口和SPI接口是pin复用的

2、STM32配置

UART1为主控的打印串口。配置一个SPI接口与AH通信，开启DMA传输通道。还需配置两个GPIO口作为SPI的CS和INT引脚。其他配置按照cbueMX设置即可，demo里有设置参考。

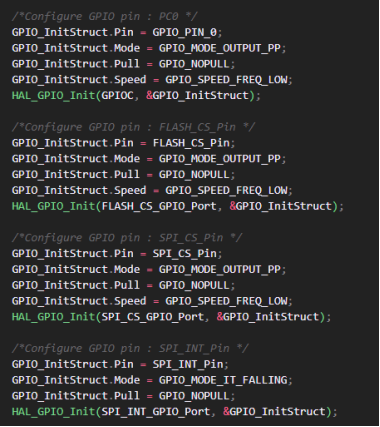

ps：SPI_CS、SPI_INT 的GPIO设置如下，设置错误会影响中断与接收

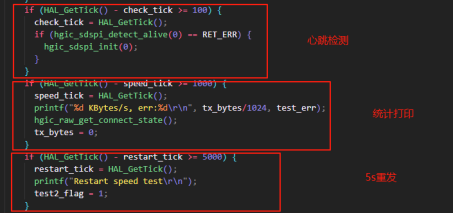

代码注释：

可以先用轮循的方式调通spi，再加上中断

3，AH模块用fmac SDK，编译sdio接口固件（因为sdio接口和spi接口共用固件）。
